在工業用電加熱設備領域中，

在工業用電加熱設備領域中，法蘭式電熱管是使用頻率最高的一種加熱管了，法蘭式電熱管憑借著自身的高功率優勢，一直在被廣泛利用，同時，法蘭式電熱管一般均用于加熱液體中，所有又被叫做浸入式液體加熱管。那么在工業電熱設備中，法蘭式電熱管的安裝方式就很順理成章的成為大家關注的一個問題。這個問題在我們設計加熱管的時候就必須要提前考慮到，因?yàn)椴煌陌惭b方式，加熱管的設計也不一樣。下面鹽城飛宇就根據自身的一些經驗給大家分享一下。



    法蘭式電熱管安裝我們主要考慮2個方面：1、法蘭安裝固定方式的選擇；2、法蘭式電熱管的安裝方向。



    一、法蘭安裝固定方式的選擇



    1、螺紋固定。（絲扣法蘭式電熱管）

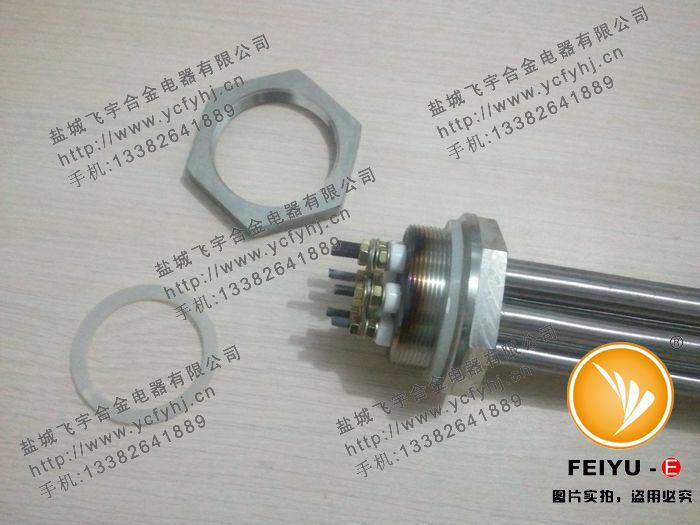

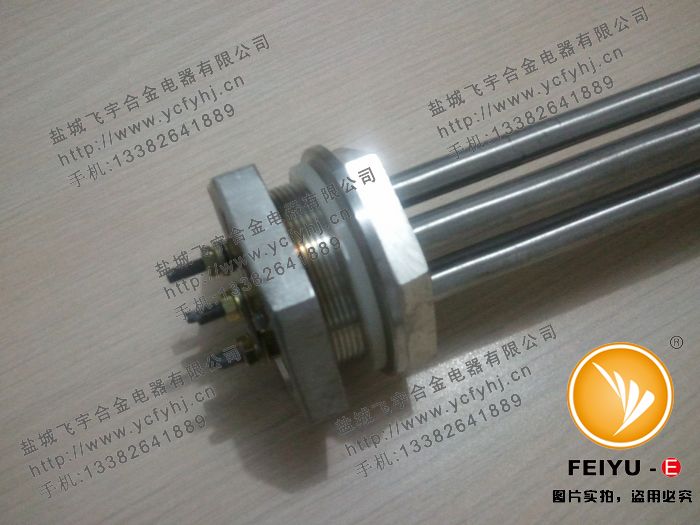

    螺紋固定有2種方式，一種是將容器打孔，母牙圈直接焊接在容器上，直接將絲扣法蘭式加熱管擰固在牙圈上即可，另外一種就是容器比較厚一點的材質，打孔，加熱管穿過，用六角大螺母與絲扣加熱管的螺紋禁固即可（中間加以密封圈）。

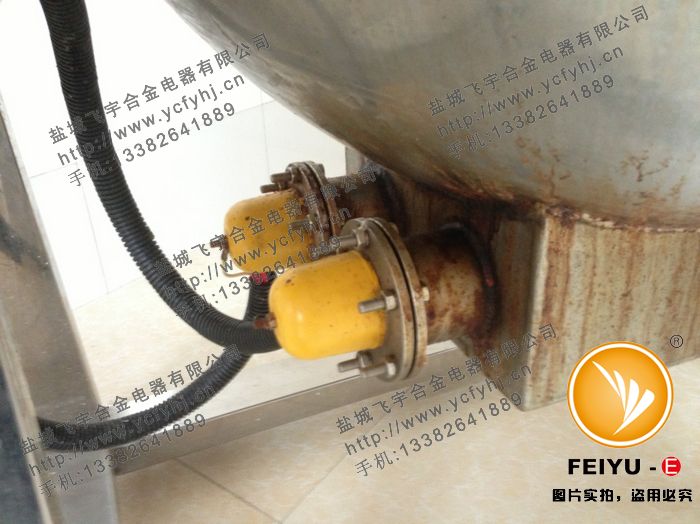

2、配合母法蘭連接（平面法蘭式加熱管）

    客戶那邊確定好法蘭盤的參數后配置合適的母法蘭，將法蘭盤和母法蘭通過螺栓固定，輔以密封墊進行固定，對密封性要求高的還可以在原有基礎上進行焊接密封。

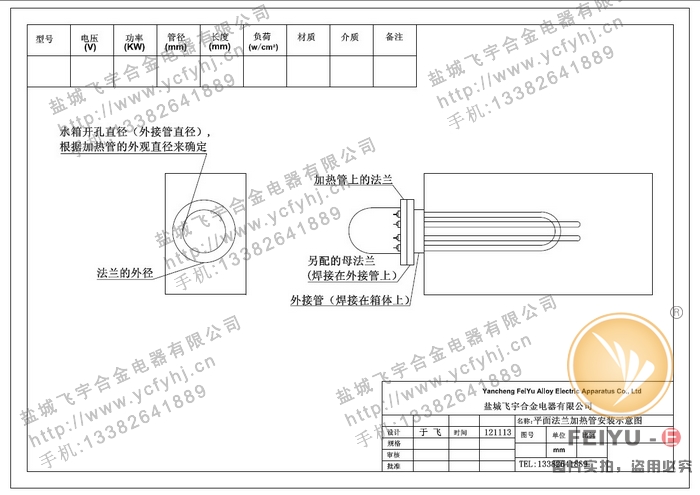

平面法蘭電熱管安裝示意圖：



二、法蘭式電熱管的安裝方向



    法蘭式電熱管的安裝方向一般為側面底部打孔水平安裝以及從上往下（或者從下往上）垂直安裝。這2種安裝方式，我們在設計加熱管的時候必須要考慮。在設計上主要體現在加熱管冷區與發熱區的確認。



    垂直安裝的時候，在加熱管加熱的容器內水位未加滿時，加熱管有一部分是脫離水位的，由于加熱液體介質的加熱管功率負荷遠遠大于干燒的功率負荷，所以法蘭式加熱管是不能脫離水干燒的，因此在垂直安裝的情況下，如果不能保持加熱管全部浸入水中加熱，那么建議客戶劉有一部分冷端（冷端大小的選擇按最低水位為準），因此在設計的時候，客戶需要告知我們最低的液位為多高，或者客戶可以做好液位控制器。



    側面底部水平安裝的時候，幾乎可以避免干燒的現象。但是水平安裝的時候，我們必須要考慮加熱管的長度的問題，由于重力影響，水平安裝側面由于受力面積小，單位受力大，所以在選擇法蘭盤參數是要適當考慮到這個問題。



    以上即為鹽城飛宇合金電器有限公司觀點，僅供參考，歡迎提出合理建議。
